공정도

Technology

지속적 성장하는 정밀 PCB부품 선두주자

Page : Home Technology 공정도

이미지명
제품설계 01. 제품설계 ① 사양검토
② CAM 작업
③ Art WORK 필름검사

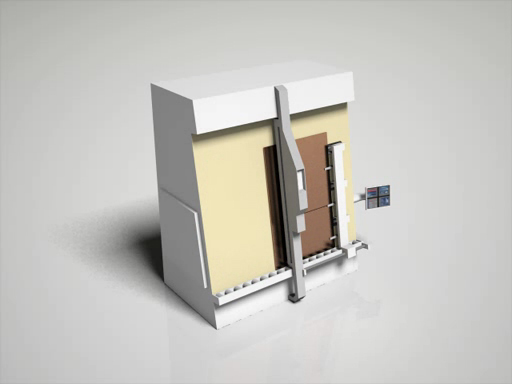

재단 02. 재단 ① 원판재단
② Al-Foil 재단
③ Back-Up Board 재단
내층 03. 내층 ① 정면
② Laminator
③ 노광
④ 현상
⑤ 부식
⑥ 박리
⑦ 화상 Hole 가공
⑧ A.O.I 검사
⑨ Oxide 처리

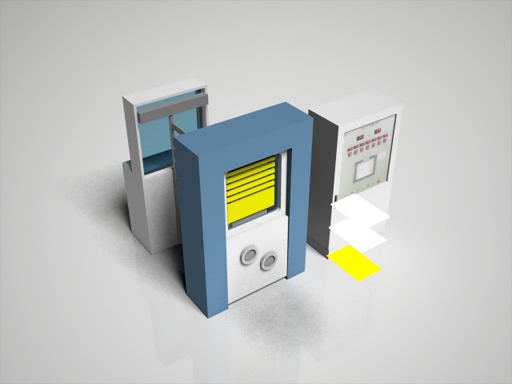

적층 04. 적층 ① Pre-Preg 재단
② Lay-Up
③ Hot Press
④ Cold Press
⑤ Target Hole가공
⑥ Trimming
⑦ 면 취
드릴 05. 드릴 ① Stack, Tapping
② Bit Setting
③ Drilling
④ Hole AOI
도금 06. 도금 ① Deburring
② Desmear
③ 무전해동도금
④ 전해동도금

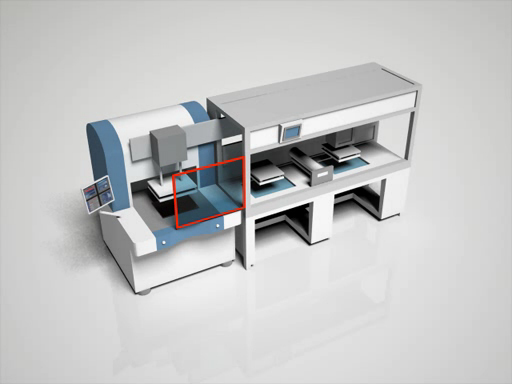

회로형성 07. 회로형성 ① 정면
② Laminator
③ 노광
④ 현상
⑤ 부식
⑥ 박리
⑦ A.O.I 검사

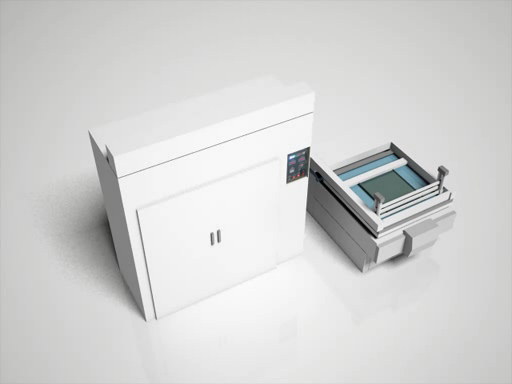

인쇄 08. 인쇄 ① 정면
② PSR 인쇄
③ 노광
④ 현상
⑤ Marking

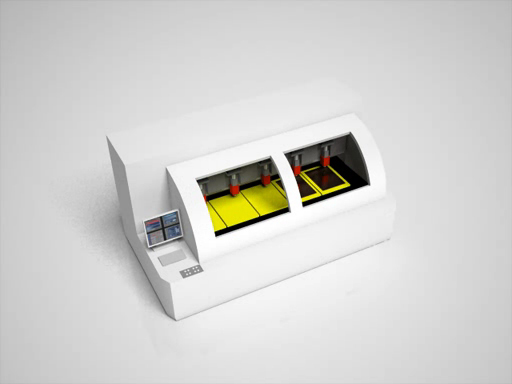

외형가공 09. 외형가공 ① Route 가공
② Press 가공

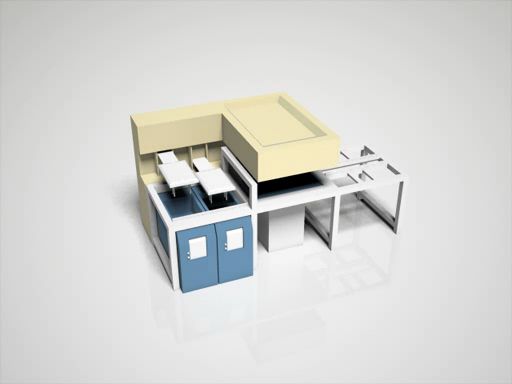

기능검사 10. 기능검사 ① Fixture확인 - Set-up
② BBT검사 (Open & Short)

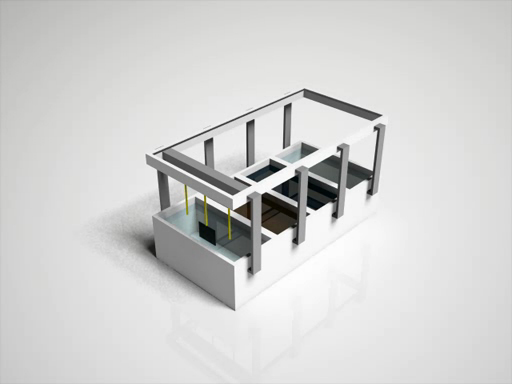

표면처리 11. 표면처리 ① HAL (납도금)
② OSP (Flux Coating)
③ Tin도금
④ Au도금 (금도금)
표면검사 12. 표면검사 ① 외관검사
② 치수검사 (AFVI장비)
출하검사 13. 출하검사 ① 검사기준서
② 유출사례검사
③ 성적서 작성 - 실측관리
포장 14. 포장 ① 진공포장
② 식별 Label부착
③ M.B.B 진공포장
④ Out Carton 포장
⑤ 완제품 창고관리
